Nudimo usluge proizvodnje pojačala snage (snagaša) za zvučne kutije.
Ukoliko niste sigurni kako funkcioniše davanje snage zvučnicima, šta je Wrms, šta je Wmax, šta je Wpmpo, možda je trenutak da prepustite stvar stručnijima kako ne biste ostali bez zvučnika ili pojačala i posle se ponovo videli na servisu.
Da razjasnimo:
- Wrms – je RMS (Root Mean Square) realna efektivna vrednost snage koju pojačalo u određenom trenutku daje, ili koje zvučnik u određenom trenutku prima;
- Wmax – je maksimalna vrednost snage koju pojačalo u određenom trenutku može da isporuči, ili koje zvučnik u određenom trenutku prima, pre nego što dođe do distorzije.
Na slici je prikazan PAM8406 čip u stereo izvedbi.
Šta je distorzija?
Distorzija je (najčešće) neželjena promena zvučnog signala koja može nastati iz različitih razloga. Tipovi distorzije:
- Harmonična distorzija (THD) – nastaje kada novi harmonici dodaju nove tonove u postojeći signal;
- Intermodulaciona distorzija (IMD) – nastaje kada dve frekvencije u signalu međusobno reaguju i stvaraju neželjene mešovite tonove;
- Kliping distorzija (Clipping) – nastaje kada pojačalo dostigne maksimum, jer je ograničeno naponom napajanja pa onda seče vrhove talasa;
- Fazična distorzija (Phase) -pojavljuje se kada se frekvencije signala ne pomeraju istovremeno, zvuk izgleda razmazano.
Mi ćemo pažnju posvetiti najviše Clipping distorziji, jer je ona vezana za samo pojačalo, odnosno za slučaj kada pojačalo ne može da “izvuče” više, a mi mu to tražimo.
Na slici je prikazan stereo modul koji koristi SMD TPA3116 u stereo konfiguraciji.
Kako da dobijem “čist” zvuk?
To je pitanje koje neki ljudi često postavljaju, dok drugima nije bitna “čistoća” i frekvencijska karakteristika već samo da bude što glasnije (SPL). O tome više reči u nekom drugom tekstu, sada da se posvetimo čistom zvuku.
Ključna uloga je za početak čist izlazni signal iz pojačala, jer ako je on zaprljan, ne možemo očekivati od zvučnika da svira lepo.
Kako da dobijem čist signal iz pojačala?
Morate znati za početak koliko Vam snage treba, koje su karakteristike zvučnika na kome će raditi (impedansa, frekventna karakteristika, tip drajvera itd.) da bismo mogli precizno da napravimo pojačalo snage koje će moći na izlazu da da čist sinusni signal i da ima dovoljno headroom-a za pikove.

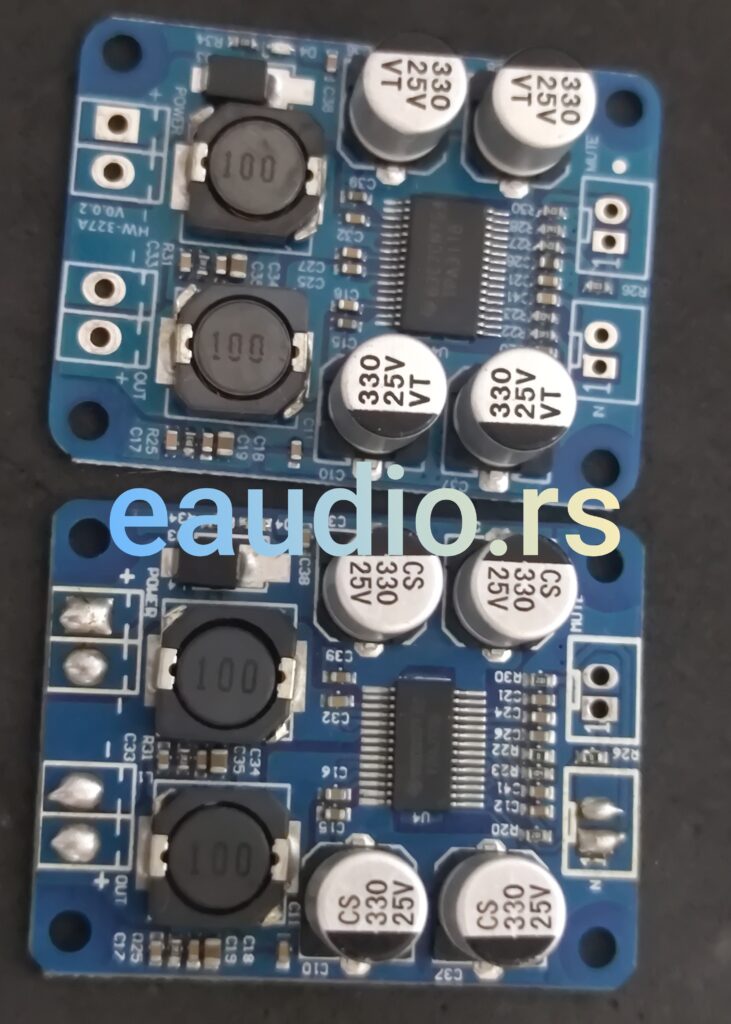

Na slici su prikazana dva modula koja koriste TPA3118 čipove u D klasi, na kojima se vidi gornji čip (original) i donji čip (kopija). Ako prebrojite nožicu po nožicu videćete da se razlikuju. A i ako se malo bolje zagledate isto ćete primetiti razliku u veličini čipa.
Napravio sam pojačalo ali mi u jednom trenutku kreće krčanje?
Situacija do koje ponekad može doći. Pojačala koja se prave – prave se namenski za određeni zvučnik. To znači ako on može da istrpi 50 Wrms – tako mu piše na nalepnici ili u tehničkom listu, da će izlaz iz pojačala namenjen za njega biti čist sinusni signal na 50 Wrms (pri merenju naravno).
Ukoliko je proizvođač precenio taj zvučnik pa on u stvarnosti ne može da izdrži tu snagu (nego npr 10 W rms), doći će do pojave distorzije iz zvučnika – ali ne Clipping distorzije. Pojačalo u tom trenutku jeste sposobno da isporuči čist sinusni signal ali zvučnik nije sposoban da ga dovoljno “čisto” emituje.
Takođe imamo i obrnuti slučaj gde proizvođači potcene drajvere i napišu npr. 100 Wrms a u stvarnosti on može da istrpi 200 Wrms. U takvom slučaju neće doći do krčanja ni sa većom snagom od navedene, ali smo svakako ograničeni mehaničkim sposobnostima samog drajvera. Namotaj možda može da izdrži tu struju da se ne istopi, ali ekskurzija samog drajvera možda bude prevelika i dođe do mehaničkog oštećenja drajvera.
Zato je veoma važno uskladiti snagu pojačala i snagu zvučnika a ne slepo verovati natpisima (npr. 2000 W a u stvarnosti 100 W).
Primer “tunovanja” pojačala gde je izlazni signal 80 Vpp, 40 Vmax, 28.28 Vrms na frekvenciji 30 Hz, što na zvučnicima impedanse 4 ohm daje 400 Wmax, odnosno 200 Wrms.
Ukoliko Vam je potrebna pomoć oko izrade samog pojačala određene snage, ili tunovanja postojećeg, možete nam se javiti i rado ćemo Vam pomoći.
Na slici je prikazano četvorokanalno pojačalo koristeći zajedničko 12V napajanje sa pojedinačnom regulacijom gain-a svakog modula.
