LC Power 1800

Recenzija napajanja

Kao jedno od trenutno najjačih ATX napajanja na tržištu, rešili smo da napišemo recenziju i detaljno pogledamo šta se to krije unutar kućišta ove “zveri”.

Prilikom samog otvaranja vidimo da je samo kućište izrađeno u većim dimenzijama (21x15x82mm) od klasičnog ATX napajanja (14x15x85mm) jer je namenjeno pre svega za mining kako proizvođač navodi.

Osigurač:

Napajanje radi samo na 230V AC ulaznog napona i može povući struju do 10A kako proizvođač navodi na nalepnici, što bi značilo 2300W ulaznih, a 1800W izlaznih, na maksimumu.

Ulazni osigurač je stavljen na 230V 15A što znači 3450W pre nego što ostanemo bez izlaznog napona.

EMI:

Ulazni EMI filter sačinjen je od kvalitetnih induktiviteta, za razliku od klasičnih ATX gde je to samo formalnost, a negde čak i samo kratkospojnik umesto filtera.

APFC:

Tu je i aktivni PFC koji koristi GP100S50X tranzistor u kombinaciji sa BYC15-600 diodom. Na ploči je ostavljeno mesto za dva paralelna tranzistora, ali se proizvođač opredelio da stavi jedan jači. Na internetu nismo uspeli da pronađemo datasheet za ovaj model, ali pretpostavljamo da se radi o 500V i 100A čipu.

Ulazni ispravljač:

Ulazna kapacitivnost: Dva kondenzatora od 420V/330uF, temperaturno do 105°C što je lepo za videti u odnosu na 85°C. Ukupno 660uF i diodni most koji je montiran na sam hladnjak.

Switch:

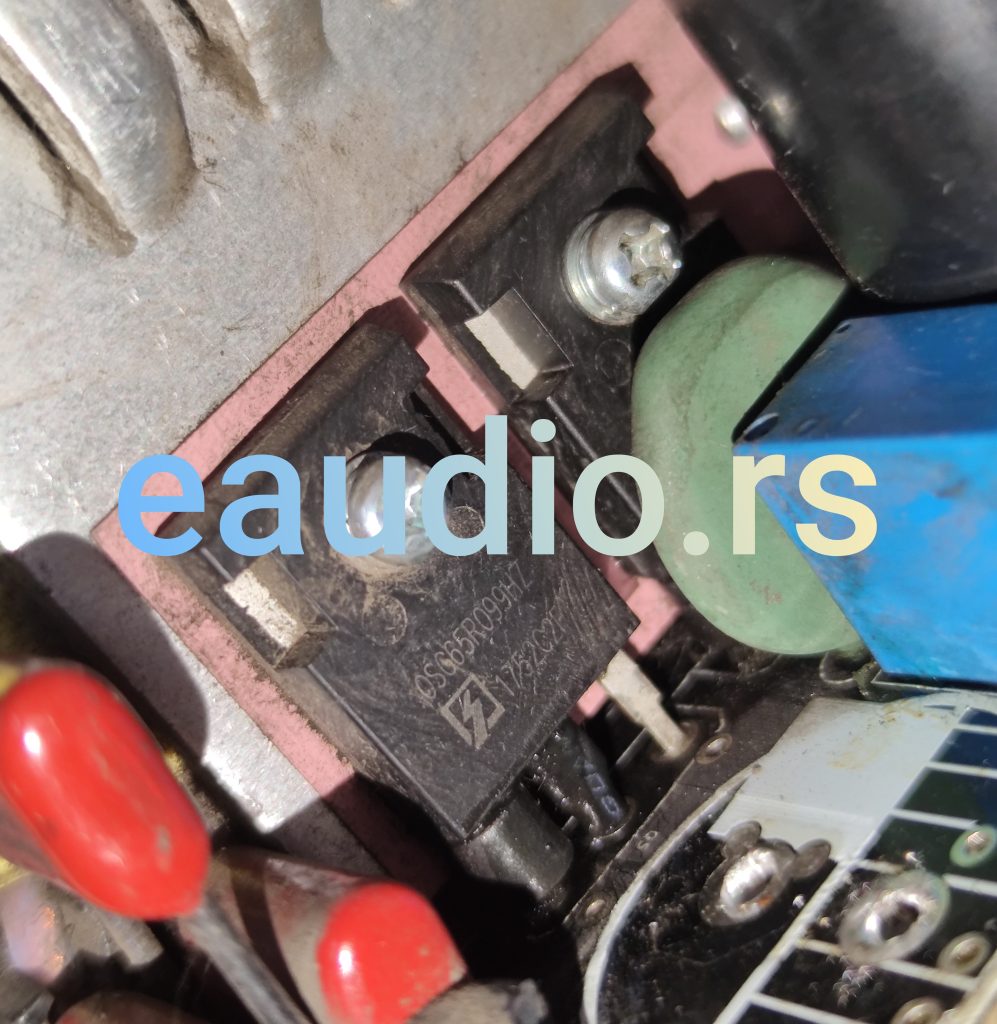

Dva tranzistora OSC65R099HZ kao glavni switch.

Izlazni ispravljač:

Ovde dolazimo do glavne razlike u odnosu na većinu standardnih napajanja gde vidimo da na izlazu stoje montirani PIP04N04N tranzistori (8 komada) na hladnjak, umesto klasičnih dioda. Ako pretpostavimo da napajanje daje veliku struju na izlazu to je odlična odluka proizvođača, jer bi sa tom izlaznom strujom pad napona na diodama bio značajan a samim tim i disipacija toplote ogromna. Za 5VSB postoji jedna MOSPEC S20C60C.dioda koja je predviđena za struje do 2A i radi u kontinuitetu zbog standby napona.

DC/DC:

Na kraju za +3.3V i +5V granu su stavljena dva EM5301 DC/DC konvertera sa maksimalnom strujom od 15A po pločici.

Hlađenje:

Dva ventilatora od 80mm, u kombinaciji sa NTC senzorom temperature menjaju napon na samim ventilatorima i u zavisnosti od temperature hladnjaka.

Šta Vi mislite o komponentama koje su korišćene za izradu ovog napajanja i da li biste radili neke modifikacije na njemu?

Pišite nam u komentarima.
