LC Power 1800 - Cable management

Modifikacija izlaznih konektora na LC1800 napajanju. Uklanjanje starih konektora namenjenih za grafičke kartice i ugradnja bakarnih stopica.

Samo napajanje dolazi sa jako velikom količinom izlaznih konektora – jer je prvenstveno namenjeno za mining i za povezivanje velikog broja grafičkih kartica. Mi ga koristimo za drugu namenu gde nam je potrebno da izvučemo što više “čistih” ampera na +12V grani, bez značajnog pada napona na kablovima. To možemo postići na način da spojimo više provodnika paralelno i na taj način smanjimo njihovu otpornost i smanjimo i pad napona. Ovako izgleda napajanje sa svim konektorima:

Na početku smo otvorili napajanje i razdvojili kablove:

Nakon sređivanja kablova to izgleda ovako: +12V DC (žuti provodnik), GND (crni provodnik), +5V DC (crveni provodnik), +3.3V DC (narandžasti provodnik). Ima tu i 5VSB, PG i ostalih manje značajnih provodnika za nas, koje takođe nećemo koristiti.

Nakon što smo isekli sve nepotrebne konektore – 3.3V, 5V, 5VSB, PG, -12V to izgleda ovako:

Stvar na koju moramo obratiti pažnju je PS/ON provodnik koji nam uključuje celo napajanje, koji spajamo direktno na GND. Na ovaj način napajanje se uključuje direktnim uključenjem na 230V AC, ali to ne predstavlja problem jer postoji prekidač na samom kućištu koji sada – uključuje i isključuje celo napajanje.

Sada na redu malo estetike za same provodnike, tekstilni bužir i sklapanje kućišta:

Nakon toga sečenje svih provodnika da budu iste dužine, blankiranje svih provodnika i spajanje bakarnim stopicima:

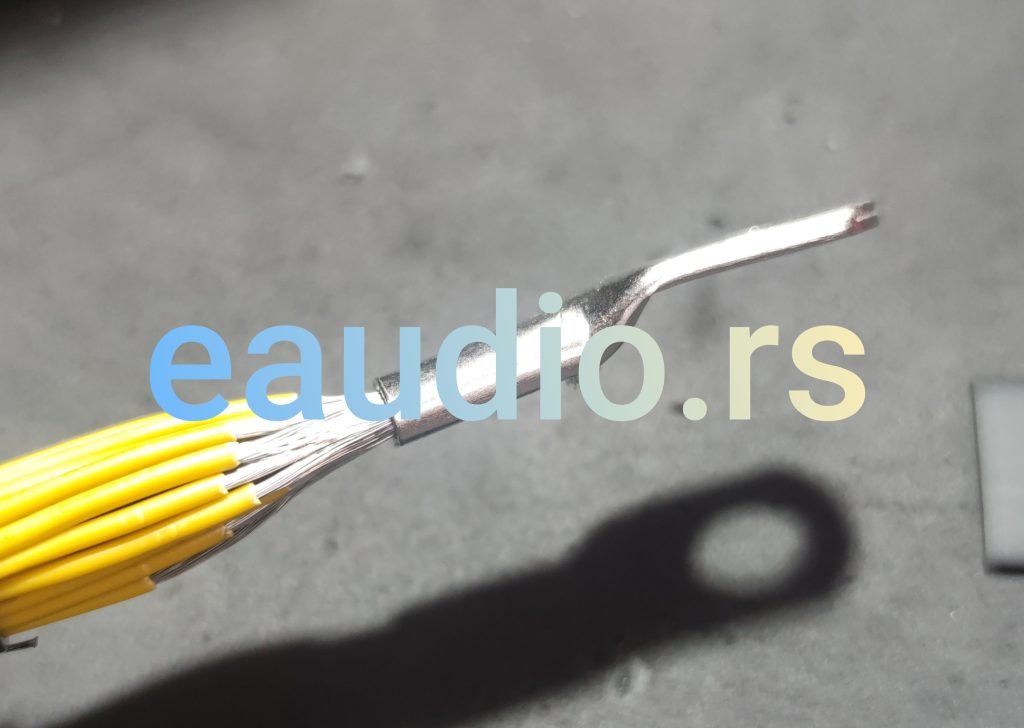

Nakon odrađenog krimpovanja stopice kabla 50mm2. Nije korišćen hidraulični alat već direktno stezanje sa sigurnosnim zubom na sredini. Iako ne izgleda kao najlepše rešenje (kao sa hidraulikom), spoj je dovoljno jak da ne može ručno da se razdvoji.
